SNMP MIB

SNMPで閲覧可能な情報は、管理情報ベース（MIB）によって定義される。MIBは、管理データの構造を記述し、階層的なオブジェクト識別子（OID）を使用します。各OIDは、SNMP管理アプリケーションを介して読み取ることができます。

MIBダウンロード

MIBはここからダウンロードできる：

ADC OID

ルートOID

ISO.org.dod.internet.private.enterprise = .1.3.6.1.4.1

OIDについて

.38370 ジェットネクサスIB

.1 jetnexusData (1.3.6.1.4.1.38370.1)

.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)

.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)

.3 jetnexusServers (1.3.6.1.4.1.38370.1.3)

.1 jetnexusGlobal (1.3.6.1.4.1.38370.1.1)

.1 jetnexusOverallInputBytes (1.3.6.1.4.1.38370.1.1.1.0)

.2 jetnexusOverallOutputBytes (1.3.6.1.4.1.38370.1.1.2.0)

.3 jetnexusCompressedInputBytes (1.3.6.1.4.1.38370.1.1.3.0)

.4 jetnexusCompressedOutputBytes (1.3.6.1.4.1.38370.1.1.4.0)

.5 jetnexusVersionInfo (1.3.6.1.4.1.38370.1.1.5.0)

.6 jetnexusTotalClientConnections (1.3.6.1.4.1.38370.1.1.6.0)

.7 jetnexusCpuPercent (1.3.6.1.4.1.38370.1.1.7.0)

.8 jetnexusDiskFreePercent (1.3.6.1.4.1.38370.1.1.8.0)

.9 jetnexusMemoryPercent (1.3.6.1.4.1.38370.1.1.9.0)

.10 jetnexusCurrentConnections (1.3.6.1.4.1.38370.1.1.10.0)

.2 jetnexusVirtualServices (1.3.6.1.4.1.38370.1.2)

.1 jnvirtualserviceEntry (1.3.6.1.4.1.38370.1.2.1)

.1 jnvirtualserviceIndexvirtualservice (1.3.6.1.4.1.38370.1.2.1.1)

.2 jnvirtualserviceVSAddrPort (1.3.6.1.4.1.38370.1.2.1.2)

.3 jnvirtualserviceOverallInputBytes（.3.6.1.4.1.38370.1.2.1.3）

.4 jnvirtualserviceOverallOutputBytes（.3.6.1.4.1.38370.1.2.1.4）

.5 jnvirtualserviceCacheBytes（.3.6.1.4.1.38370.1.2.1.5）

.6 jnvirtualserviceCompressionPercent（.3.6.1.4.1.38370.1.2.1.6）

.7 jnvirtualservicePresentClientConnections (1.3.6.1.4.1.38370.1.2.1.7)

.8 jnvirtualserviceHitCount (1.3.6.1.4.1.38370.1.2.1.8)

.9 jnvirtualserviceCacheHits（.3.6.1.4.1.38370.1.2.1.9）

.10 jnvirtualserviceCacheHitsPercent（.3.6.1.4.1.38370.1.2.1.10）

.11 jnvirtualserviceVSStatus (1.3.6.1.4.1.38370.1.2.1.11)

.3 jetnexusRealServers (1.3.6.1.4.1.38370.1.3)

.1 jnrealserverEntry (1.3.6.1.4.1.38370.1.3.1)

.1 jnrealserverIndexVirtualService (1.3.6.1.4.1.38370.1.3.1.1)

.2 jnrealserverIndexRealServer (1.3.6.1.4.1.38370.1.3.1.2)

.3 jnrealserverChAddrPort (1.3.6.1.4.1.38370.1.3.1.3)

.4 jnrealserverCSAddrPort (1.3.6.1.4.1.38370.1.3.1.4)

.5 jnrealserverOverallInputBytes (1.3.6.1.4.1.38370.1.3.1.5)

.6 jnrealserverOverallOutputBytes (1.3.6.1.4.1.38370.1.3.1.6)

.7 jnrealserverCompressionPercent（.3.6.1.4.1.38370.1.3.1.7）

.8 jnrealserverPresentClientConnections (1.3.6.1.4.1.38370.1.3.1.8)

.9 jnrealserverPoolUsage (1.3.6.1.4.1.38370.1.3.1.9)

.10 jnrealserverHitCount (1.3.6.1.4.1.38370.1.3.1.10)

.11 jnrealserverRSStatus (1.3.6.1.4.1.38370.1.3.1.11)

ヒストリカル・グラフ

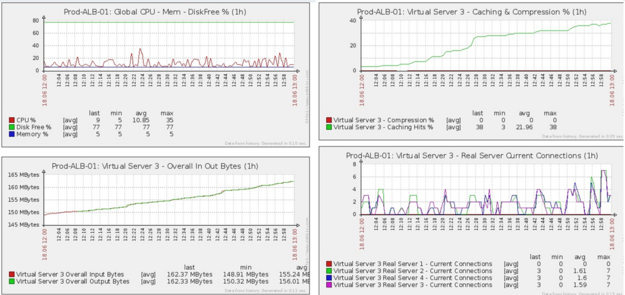

ADCのカスタムSNMP MIBの最適な使用方法は、履歴グラフを任意の管理コンソールにオフロードする機能です。下記は、上記の様々なOID値に対してADCをポーリングするZabbixの例です。
