新しい VIP を使用して新しい仮想サービスを作成する

 上記のように［Add Virtual Service］ボタンをクリックします。

すると、行の編集モードに入る。

 ハイライトされた4つのフィールドに入力し、更新ボタンをクリックします。

TABキーを使用してフィールドを移動してください。

フィールド	説明
IPアドレス	リアルサーバーにアクセスするためのターゲットエントリポイントとなる新しい仮想 IP アドレスを入力します。この IP は、ユーザーまたはアプリケーションがロードバランスされたアプリケーションにアクセスするためのポイントになります。
サブネットマスク/プレフィックス	このフィールドは、ADCが置かれているネットワークに関連するサブネットマスク用である。
ポート	VIPにアクセスするときに使用するエントリーポート。リバースプロキシを使用している場合は、この値をリアルサーバーと同じにする必要はありません。
サービス名	サービス名は、VIPの目的をテキストで表したものです。省略可能ですが、わかりやすくするために入力することをお勧めします。このフィールドは GSLB を使用するときに他の特定の目的で使用されることに注意してください。
サービスタイプ	さまざまなサービスタイプをお選びいただけます。レイヤー4のサービスタイプはflightPATHテクノロジーを使用できません。

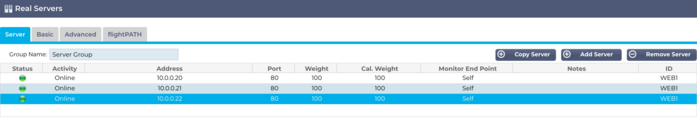

Updateボタンを押すと、このセクションが保存され、以下のReal Serverセクションに自動的にジャンプします：

フィールド	説明
アクティビティ	Activityフィールドは、負荷分散されたリアルサーバーのステータスを表示したり変更したりするのに使用できる。オンライン - サーバーがアクティブで、負荷分散されたリクエストを受信していることを示す。 Offline - サーバーがオフラインで、リクエストを受信していない。ドレイン - サーバーがドレインモードになったため、パーシステンスがフラッシュされ、ユーザーに影響を与えることなくサーバーがオフライン状態に移行しました。スタンバイ - サーバーがスタンバイ状態になりました。
IPアドレス	この値はリアルサーバーのIPアドレスである。正確でなければならず、DHCPアドレスであってはならない。
ポート	リアルサーバーのアクセス対象ポート。リバースプロキシを使用する場合は、VIPで指定したエントリポートと異なる可能性があります。
ウェイト	この設定は通常、ADCによって自動的に設定される。優先順位の重み付けを変更したい場合は、これを変更することができる。
Cal.重量	重み付けをデフォルト値のままにしておくと、ADCは応答時間に基づいて重み付けを自動的に計算する。
モニター終了点	デフォルト値は「Self」である。ただし、ポート値または IP アドレス:ポートに変更できます。このフィールドは別のエンドポイントを監視し、トラフィックを仮想サービスに渡すかどうかを決定するのに使用します。以下の「エンドポイントを監視する方法」を参照してください。

 更新ボタンをクリックするか、Enterキーを押して変更を保存します。

 ステータスランプは、まず灰色に点灯し、サーバーの健全性チェックが成功すると緑色に点灯します。リアル・サーバー・モニターが失敗すると、赤色に変わります。

 ステータスランプが赤のサーバーはロードバランスされません。

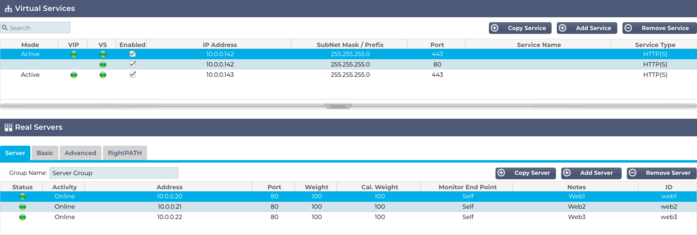

完成したバーチャルサービスの例

モニター・エンドポイントの使い方

例1

エンドユーザーにウェブ・アプリケーションを提供する、負荷分散された2台のウェブ・サーバーからなるインフラを例にとってみよう。ウェブアプリケーションはバックエンドのデータベースサーバーに接続されています。データベースサーバーへのアクセスがダウンしても、ウェブアプリケーションサーバーは稼動したままです。ユーザーはウェブアプリケーションを使おうとしてエラーを受け取ります。

解決策は、モニター・エンド・ポイントを使うことである。

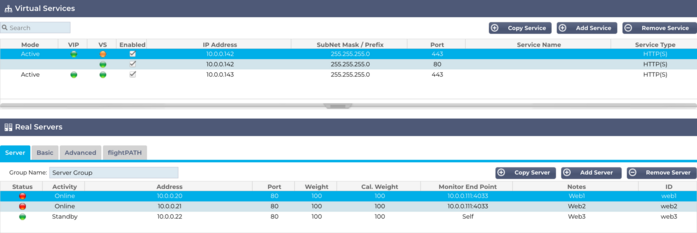

 この例では、10.0.0.20と10.0.0.21という2台のウェブサーバーと、10.0.0.22という3台目のウェブサーバーを示しています。10.0.0.22サーバーはスタンバイ・モードになっています。

 2つのアクティブなウェブサーバは、データベースサーバ接続IPアドレスとポートである10.0.0.111:4033の監視エンドポイント値で構成されています。

 データベース・サーバーの接続が切断された場合、2台のアクティブ・サーバーはオフライン・モードになり、スタンバイ・サーバーはオンラインになり、顧客にシステムがメンテナンス中であることを知らせるウェブ・ページを提供します。

例2

Monitor End Point のもう 1 つの使用例は、Always-On-VPN などの UDP プロトコルのサーバーをロードバランシングする場合である。ご存知のように、UDP ポートは確実に監視できないため、TCP ポートを監視する必要があります。

Monitor End Point を使用すると、そのようなことが可能になります。常時接続 VPN サーバが使用するメインポートは 53/udp ですが、8433/tcp を監視することになります。このような場合は、Monitor End Point フィールドにポート値を入力するだけでよい。
