ADCには5つの異なるウィジェットが用意されており、必要に応じて設定することができる。

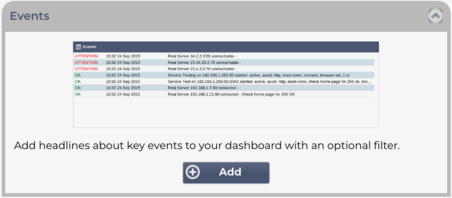

イベント・ウィジェット

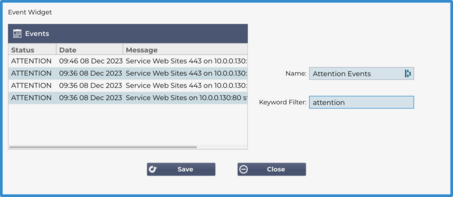

イベント]ウィジェットにイベントを追加するには、[追加]ボタンをクリックします。
イベント名を入力します。この例では、Attention Eventsをイベント名として追加しています。
キーワードフィルターを追加。また、Attentionのフィルター値を追加しました。
保存をクリックし、閉じる
これで、[設定済みウィジェット]ドロップダウンに[注意イベント]という追加のウィジェットが表示されます。
表示 > ダッシュボード」セクションにこのウィジェットが追加されていることがわかります。

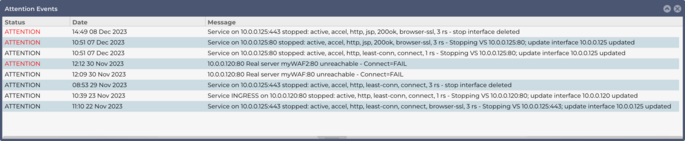

ダッシュボード内にこれを表示するには、[注意イベント]ウィジェットを選択します。以下を参照してください。
ライブ・データの一時停止］ボタンをクリックすると、ライブ・データ・フィードを一時停止して再開することもできます。さらに、「デフォルト・ダッシュボード」ボタンをクリックすれば、いつでもデフォルト・ダッシュボードに戻すことができます。
システムグラフ・ウィジェット

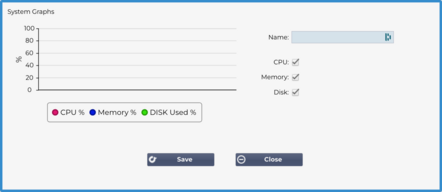

ADC には、設定可能なシステム・グラフ・ウィジェットがあります。ウィジェットの[Add]ボタンをクリックすると、以下のモニタリング・グラフを追加して表示できます。
CPU
メモリー
ディスク
一度追加すると、ダッシュボードのウィジェットメニューで個別に利用できるようになります。
インターフェースウィジェット

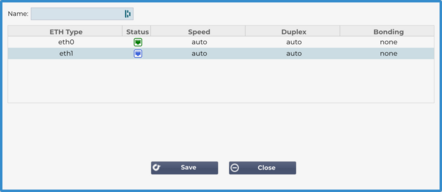

インターフェース] ウィジェットでは、ETH0、ETH1 など、選択したネットワークインターフェースのデータを表示できます。追加可能なインターフェースの数は、仮想アプライアンスに定義した、またはハードウェアアプライアンス内でプロビジョニングしたネットワークインターフェースの数によって異なります。
終了したら、「保存」ボタンをクリックし、「閉じる」ボタンをクリックします。
ダッシュボード内のウィジェットドロップダウンメニューからカスタマイズしたウィジェットを選択します。下のような画面が表示されます。
ステータスウィジェット

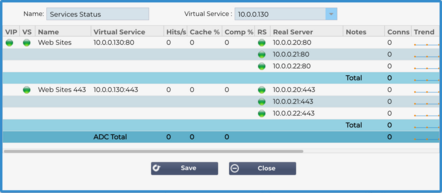

Status ウィジェットでは、ロードバランシングの動作を確認できます。ビューをフィルタリングして特定の情報を表示することもできます。
追加をクリックする。
監視するサービスの名前を入力します。
列のヘッダーをクリックして、ウィジェットに表示する列を選択することもできます。
問題がなければ、「保存」をクリックし、「閉じる」をクリックします。
選択したステータスウィジェットは、ダッシュボードセクションで利用できるようになります。
トラフィック・グラフィック・ウィジェット

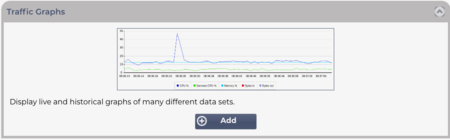

このウィジェットは仮想サービスとリアルサーバーごとに現在と過去のトラ フィックデータを表示するように設定できます。さらに、グローバルトラフィックの現在と履歴データも表示できます。
追加ボタンをクリック
ウィジェットに名前を付ける。
仮想サービス、リアルサーバー、システムからデータベースを選択します。
Virtual Servicesを選択すると、VS/RSドロップダウンから仮想サービスを選択できます。
Lastのドロップダウンから期間を選択します。
o 分 - 最後の60秒
o 時間-過去60分間の各分単位の集計データ
o 日-過去24時間の各時間の集計データ
o 週間-過去7日間の各日の集計データ
o 月-過去7日間の各週の集計データ
o 年-過去12ヶ月間の各月の集計データ
選択したデータベースに応じて利用可能なデータを選択します。
o 仮想サービス・データベース
o バイト
o バイトアウト
o キャッシュされたバイト数
o 圧縮率
o 現在のコネクション
o リクエスト/秒
o キャッシュ・ヒット
o キャッシュヒット率
リアルサーバー
o バイト
o バイトアウト
o 現在のコネクション
o リクエスト/秒
o 応答時間
システム
o CPUパーセント
o サービスCPU
o メモリー
o ディスク空き容量
o バイト
o バイトアウト
平均値またはピーク値のいずれかを表示するか選択
すべてのオプションを選択したら、「保存して閉じる」をクリックします。

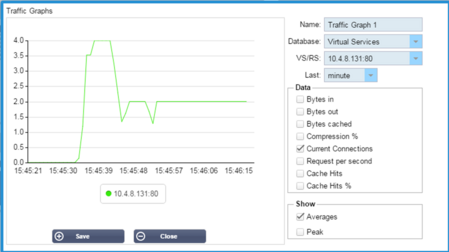

トラフィックグラフの例
トラフィックグラフウィジェットをビュー>ダッシュボードに追加できるようになりました。
