L'ADC offre cinque diversi widget, che possono essere configurati in base alle proprie esigenze.

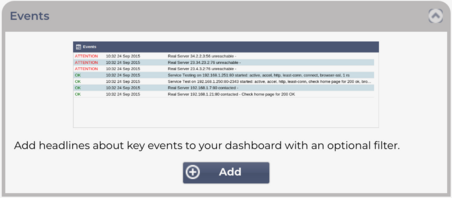

Il widget Eventi

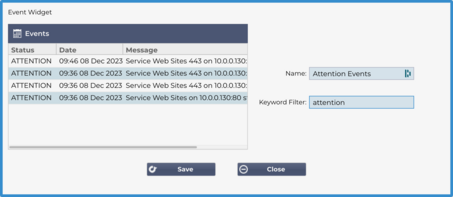

Per aggiungere un evento al widget Eventi, fare clic sul pulsante Aggiungi.
Indicare un nome per l'evento. Nel nostro esempio, abbiamo aggiunto Attenzione eventi come nome dell'evento.
Aggiungere un filtro per le parole chiave. Abbiamo anche aggiunto il valore del filtro Attenzione
Fare clic su Salva, quindi su Chiudi
A questo punto, nel menu a tendina dei widget configurati, apparirà un widget aggiuntivo chiamato Eventi di attenzione.
Si può notare che ora è stato aggiunto questo widget nella sezione Visualizza > Dashboard.

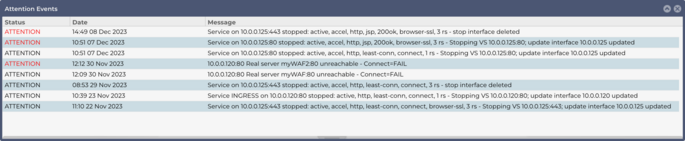

Selezionare il widget Eventi di attenzione per visualizzarlo nel cruscotto. Vedere sotto.
È inoltre possibile mettere in pausa e riavviare il flusso di dati in tempo reale facendo clic sul pulsante Pausa dati in tempo reale. Inoltre, è possibile tornare al cruscotto predefinito in qualsiasi momento facendo clic sul pulsante Cruscotto predefinito.
Il widget Grafici di sistema

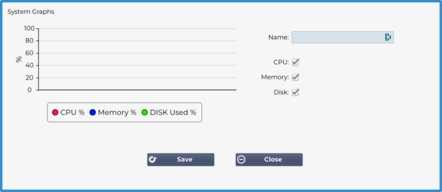

L'ADC dispone di un widget grafico di sistema configurabile. Facendo clic sul pulsante Aggiungi del widget, è possibile aggiungere i seguenti grafici di monitoraggio da visualizzare.
CPU
MEMORIA
DISCO
Una volta aggiunti, saranno disponibili singolarmente nel menu dei widget della Dashboard.
Widget dell'interfaccia

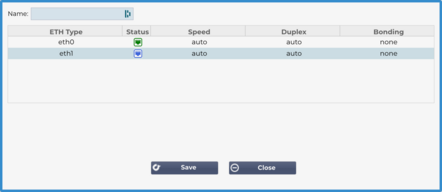

Il widget Interfaccia consente di visualizzare i dati dell'interfaccia di rete scelta, come ETH0, ETH1 e così via. Il numero di interfacce disponibili per l'aggiunta dipende dal numero di interfacce di rete definite per l'appliance virtuale o fornite all'interno dell'appliance hardware.
Al termine, fare clic sul pulsante Salva e poi sul pulsante Chiudi.
Selezionare il widget appena personalizzato dal menu a discesa dei widget nella Dashboard. Verrà visualizzata una schermata come quella riportata di seguito.
Widget di stato

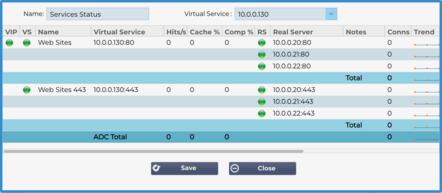

Il widget Stato consente di vedere il bilanciamento del carico in azione. È anche possibile filtrare la visualizzazione per mostrare informazioni specifiche.
Fare clic su Aggiungi.
Inserire un nome per il servizio che si desidera monitorare.
È inoltre possibile scegliere quali colonne visualizzare nel widget facendo clic sull'intestazione della colonna.
Una volta soddisfatti, fare clic su Salva e poi su Chiudi.
Il widget Stato scelto sarà disponibile nella sezione Dashboard.

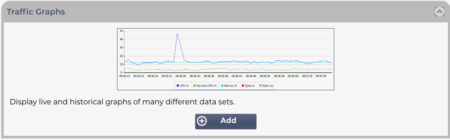

Widget di grafica del traffico
Questo widget può essere configurato per mostrare i dati di traffico attuali e storici per servizi virtuali e server reali. Inoltre, è possibile visualizzare i dati complessivi attuali e storici per il traffico globale.
Fare clic sul pulsante Aggiungi
Date un nome al vostro widget.
Scegliete un database tra Servizi virtuali, Server reali o Sistema.
Se si sceglie Servizi virtuali, è possibile selezionare un servizio virtuale dal menu a discesa VS/RS.
Scegliere un periodo di tempo dal menu a tendina Ultimo.
o Minuto - ultimi 60 anni
o Ora - dati aggregati da ogni minuto per gli ultimi 60 minuti
o Giorno - dati aggregati di ogni ora per le 24 ore precedenti
o Settimana - dati aggregati di ogni giorno dei sette giorni precedenti
o Mese - dati aggregati di ogni settimana per gli ultimi sette giorni
o Anno - dati aggregati di ogni mese nei 12 mesi precedenti
Scegliere i Dati disponibili in base al database scelto
o Database dei servizi virtuali
o Byte in
o Byte in uscita
o Byte memorizzati nella cache
o Compressione %
o Collegamenti attuali
o Richieste al secondo
o Colpi di cache
o Cache Hits %
Server reali
o Byte in
o Byte in uscita
o Collegamenti attuali
o Richiesta al secondo
o Tempo di risposta
Sistema
o CPU %
o Servizi CPU
o Memoria %
o Disco libero %
o Byte in
o Byte in uscita
Scegliere di mostrare i valori medi o di picco
Una volta scelte tutte le opzioni, fare clic su Salva e chiudi.

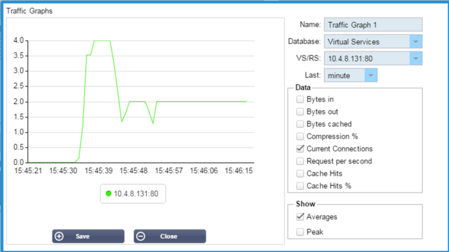

Esempio di grafico del traffico
È ora possibile aggiungere il widget del grafico del traffico alla dashboard View> .
