Per indicare il bonding delle interfacce di rete si usano molti nomi: Port Trunking, Channel Bonding, Link Aggregation, NIC teaming e altri. Il bonding combina o aggrega più connessioni di rete in un'unica interfaccia channel bonded. Il bonding consente a due o più interfacce di rete di agire come una sola, di aumentare il throughput e di fornire ridondanza o failover.
Il kernel dell'ADC dispone di un driver di bonding integrato per aggregare più interfacce di rete fisiche in una singola interfaccia logica (ad esempio, aggregando eth0 e eth1 in bond0). Per ogni interfaccia bonded, è possibile definire la modalità e le opzioni di monitoraggio del collegamento. Esistono sette diverse opzioni di modalità, ognuna delle quali fornisce caratteristiche specifiche di bilanciamento del carico e tolleranza ai guasti. Queste sono mostrate nell'immagine seguente.
Nota: il bonding può essere configurato solo per le apparecchiature ADC basate su hardware.
Creazione di un profilo di legame

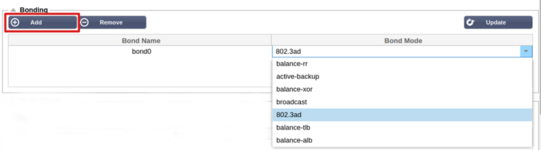

Fare clic sul pulsante Aggiungi per aggiungere una nuova obbligazione
Fornire un nome per la configurazione di bonding
Scegliere la modalità di bonding che si desidera utilizzare
Quindi, nella sezione Interfacce, selezionare la modalità di bonding che si desidera utilizzare dal campo a discesa Bond per l'interfaccia di rete.
Nell'esempio seguente, eth0, eth1 e eth2 fanno ora parte del bond0. Mentre Eth0 rimane indipendente come interfaccia di gestione.
Modalità di legame
Modalità di legame
Descrizione
equilibrio-rr:
I pacchetti vengono trasmessi/ricevuti in sequenza attraverso ogni interfaccia, uno alla volta.
backup attivo:
In questa modalità, un'interfaccia sarà attiva e la seconda sarà in standby. L'interfaccia secondaria diventa attiva solo se la connessione attiva della prima interfaccia si interrompe.
equilibrio-xor:
Trasmette in base all'indirizzo MAC di origine XOR con l'indirizzo MAC di destinazione. Questa opzione seleziona lo stesso slave per ogni indirizzo MAC di destinazione.
trasmissione:
Questa modalità trasmette tutti i dati su tutte le interfacce slave.
802.3ad:
Crea gruppi di aggregazione che condividono le stesse impostazioni di velocità e duplex e utilizza tutti gli slave dell'aggregatore attivo secondo le specifiche 802.3ad.
equilibrio-tlb:
La modalità di bonding con bilanciamento del carico di trasmissione adattivo: Fornisce un channel bonding che non richiede alcun supporto speciale da parte dello switch. Il traffico in uscita viene distribuito in base al carico corrente (calcolato rispetto alla velocità) su ogni slave. Lo slave corrente riceve il traffico in entrata. Se lo slave ricevente si guasta, un altro slave assume l'indirizzo MAC dello slave ricevente guasto.
equilibrio-alb:
La modalità bonding Adaptive load balancing: comprende anche balance-tlb più receive load balancing (rlb) per il traffico IPV4 e non richiede alcun supporto speciale da parte dello switch. Il bilanciamento del carico in ricezione si ottiene tramite la negoziazione ARP. Il driver di bonding intercetta le risposte ARP inviate dal sistema locale in uscita e sovrascrive l'indirizzo hardware di origine con l'indirizzo hardware univoco di uno degli slave nel bond, in modo che i diversi peer utilizzino indirizzi hardware diversi per il server.
