De nombreux noms sont utilisés pour désigner la liaison des interfaces réseau : Port Trunking, Channel Bonding, Link Aggregation, NIC teaming, etc. Le bonding combine ou agrège plusieurs connexions réseau en une interface bondée à canal unique. Le bonding permet à deux interfaces réseau ou plus d'agir comme une seule, d'augmenter le débit et d'assurer la redondance ou le basculement.
Le noyau de l'ADC dispose d'un pilote Bonding intégré permettant d'agréger plusieurs interfaces réseau physiques en une seule interface logique (par exemple, agréger eth0 et eth1 en bond0). Pour chaque interface bondée, vous pouvez définir le mode et les options de surveillance des liens. Il existe sept options de mode différentes, chacune offrant des caractéristiques spécifiques d'équilibrage de la charge et de tolérance aux pannes. Elles sont illustrées dans l'image ci-dessous.
Remarque : la liaison ne peut être configurée que pour les appareils ADC matériels.
Création d'un profil de cautionnement

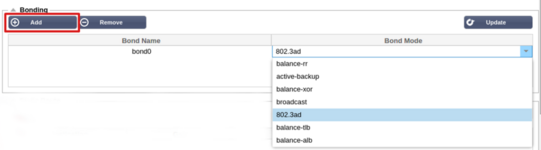

Cliquez sur le bouton Ajouter pour ajouter une nouvelle obligation
Fournir un nom pour la configuration du bonding
Choisissez le mode de collage que vous souhaitez utiliser
Ensuite, dans la section Interfaces, sélectionnez le mode de liaison que vous souhaitez utiliser dans le champ déroulant Liaison pour l'interface réseau.
Dans l'exemple ci-dessous, eth0, eth1 et eth2 font désormais partie de bond0. Eth0 reste quant à lui l'interface de gestion.
Modes de liaison
Mode de liaison
Description
équilibre-rr :
Les paquets sont transmis/reçus séquentiellement par chaque interface, un par un.
sauvegarde active :
Dans ce mode, une interface est active et la seconde est en attente. Cette interface secondaire ne devient active que si la connexion active de la première interface échoue.
balance-xor :
Transmet en fonction de l'adresse MAC source XOR's avec l'adresse MAC de destination. Cette option sélectionne le même esclave pour chaque adresse MAC de destination.
diffusion :
Ce mode transmet toutes les données sur toutes les interfaces esclaves.
802.3ad :
Crée des groupes d'agrégation qui partagent les mêmes paramètres de vitesse et de duplex et utilise tous les esclaves de l'agrégateur actif conformément à la spécification 802.3ad.
balance-tlb :
Mode de liaison par équilibrage adaptatif de la charge de transmission : Fournit une liaison de canal qui ne nécessite pas de support spécial de la part du commutateur. Le trafic sortant est distribué en fonction de la charge actuelle (calculée par rapport à la vitesse) sur chaque esclave. L'esclave actuel reçoit le trafic entrant. Si l'esclave récepteur tombe en panne, un autre esclave prend en charge l'adresse MAC de l'esclave récepteur en panne.
équilibre-alb :
Le mode de liaison Adaptive load balancing : comprend également balance-tlb plus receive load balancing (rlb) pour le trafic IPV4 et ne nécessite pas de support spécial de la part du commutateur. L'équilibrage de la charge en réception est réalisé par négociation ARP. Le pilote de liaison intercepte les réponses ARP envoyées par le système local et remplace l'adresse matérielle source par l'adresse matérielle unique de l'un des esclaves de la liaison, de sorte que les différents pairs utilisent des adresses matérielles différentes pour le serveur.
