El CAD ofrece cinco widgets diferentes que puede configurar según sus necesidades.

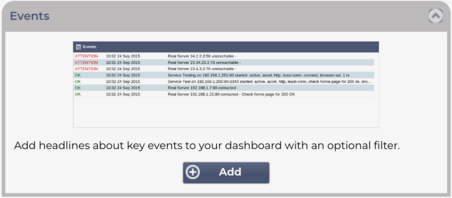

Widget de eventos
Para añadir un evento al widget Eventos, haga clic en el botón Añadir.

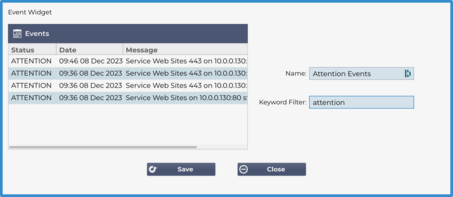

Proporcione un nombre para su evento. En nuestro ejemplo, hemos añadido Attention Events como nombre del evento.
Añadir un filtro de palabras clave. También hemos añadido el valor de filtro de Atención
Haga clic en Guardar y, a continuación, en Cerrar
Ahora verá un widget adicional llamado Eventos de atención en el desplegable Widgets configurados.
Puedes ver que ahora hemos añadido este widget en la sección Ver > Panel de control.
Seleccione el widget Eventos de atención para mostrarlo en el Panel de control. Véase más abajo.
También puede pausar y reiniciar la transmisión de datos en directo pulsando el botón Pausar datos en directo. Además, puede volver al panel de control predeterminado en cualquier momento haciendo clic en el botón Panel de control predeterminado.

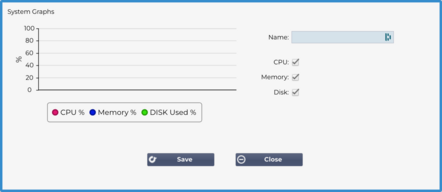

Widget de gráficos del sistema
El ADC dispone de un widget configurable Gráfico del sistema. Haciendo clic en el botón Añadir del widget, puede añadir los siguientes gráficos de monitorización para que se muestren.
CPU
MEMORIA
DISCO
Una vez que los haya añadido, estarán disponibles individualmente en el menú de widgets del panel de control.

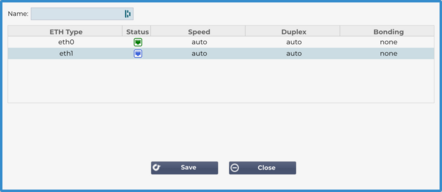

Widget de interfaz
El widget Interfaz permite mostrar los datos de la interfaz de red elegida, como ETH0, ETH1, etc. El número de interfaces disponibles para agregar depende de cuántas interfaces de red haya definido para el dispositivo virtual o aprovisionado dentro del dispositivo de hardware.
Cuando haya terminado, haga clic en el botón Guardar y, a continuación, en el botón Cerrar.
Seleccione el widget que acaba de personalizar en el menú desplegable de widgets dentro del Panel de control. Aparecerá una pantalla como la siguiente.

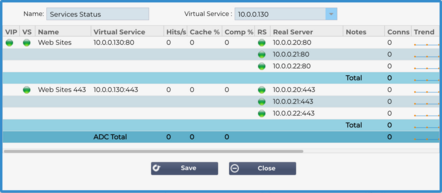

Widget de estado
El widget de estado le permite ver el equilibrio de carga en acción. También puede filtrar la vista para mostrar información específica.
Haz clic en Añadir.
Introduzca un nombre para el servicio que desea supervisar
También puede elegir qué columnas desea mostrar en el widget haciendo clic en la cabecera de la columna.
Cuando esté satisfecho, haga clic en Guardar y, a continuación, en Cerrar.
El widget de Estado elegido estará disponible en la sección Panel de control.

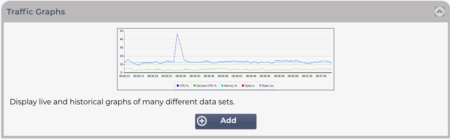

Widget de gráficos de tráfico
Este widget puede configurarse para mostrar datos de tráfico actuales e históricos por Servicios Virtuales y Servidores Reales. Además, puede ver los datos actuales e históricos del tráfico global.
Pulse el botón Añadir
Ponle un nombre a tu widget.
Elija una Base de Datos entre Servicios Virtuales, Servidores Reales o Sistema.
Si elige Servicios Virtuales, puede seleccionar un servicio virtual en el desplegable VS/RS.
Elija un periodo de tiempo en el desplegable Último.
o Minuto - últimos 60
o Hora - datos agregados de cada minuto de los últimos 60 minutos
o Día - datos agregados de cada hora de las 24 horas anteriores
o Semana - datos agregados de cada día durante los siete días anteriores
o Mes - datos agregados de cada semana de los últimos siete días
o Año - datos agregados de cada mes durante los 12 meses anteriores
Seleccione los Datos disponibles en función de la base de datos que haya elegido
o Base de datos de servicios virtuales
o Bytes en
o Bytes fuera
o Bytes en caché
o Compresión
o Conexiones actuales
o Peticiones por segundo
o Accesos a la caché
o Porcentaje de aciertos de caché
Servidores reales
o Bytes en
o Bytes fuera
o Conexiones actuales
o Petición por segundo
o Tiempo de respuesta
Sistema
o CPU
o Servicios CPU
o Memoria
o Disco libre
o Bytes en
o Bytes fuera
Selección de valores medios o máximos
Una vez que haya elegido todas las opciones, haga clic en Guardar y cerrar.

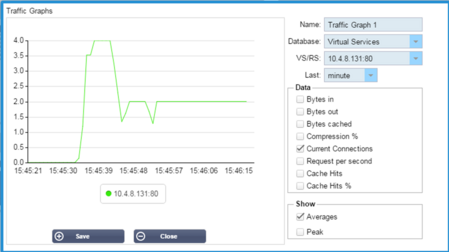

Ejemplo de gráfico de tráfico
Ahora puede añadir su widget Gráfico de tráfico a la vista> Dashboard.
