Modifications du serveur réel pour le retour direct du serveur

Le Direct Server Return ou DSR (DR - Direct Routing dans certains milieux) permet au serveur situé derrière le CDA de répondre directement au client, en contournant le CDA lors de la réponse. Le DSR ne peut être utilisé qu'avec l'équilibrage de charge de la couche 4. La mise en cache et la compression ne sont pas disponibles lorsqu'elles sont activées.

L'équilibrage de charge de la couche 7 avec cette méthode ne fonctionnera pas car il n'y a pas de support de persistance autre que l'IP source. L'équilibrage de charge SSL/TLS avec cette méthode n'est pas idéal car il n'y a pas de support de persistance autre que l'IP source.

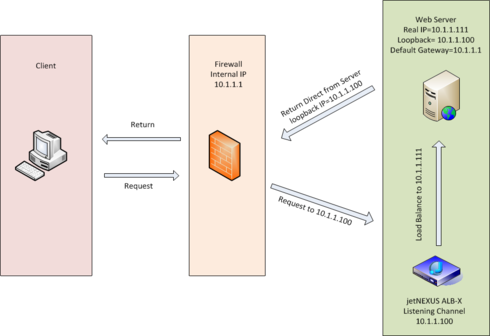

Comment cela fonctionne

· Le client envoie une demande à l'ALB-X de jetNEXUS.

· Demande reçue par edgeNEXUS

· La demande est acheminée vers les serveurs de contenu

· Réponse envoyée directement au client sans passer par edgeNEXUS

Configuration requise du serveur de contenu

Général

· La passerelle par défaut du serveur de contenu doit être configurée normalement. (Pas via le CDA)

· Le serveur de contenu et l'équilibreur de charge doivent se trouver dans le même sous-réseau.

Windows

· Le serveur de contenu doit avoir une boucle ou un alias configuré avec l'

adresse IP du canal ou du VIP.

o La métrique du réseau doit être de 254 pour empêcher la réponse aux requêtes ARP.

o Ajouter un adaptateur de bouclage dans Windows Server 2012 - Cliquez ici

o Ajouter un adaptateur de bouclage dans Windows Server 2003/2008 - Cliquez ici

· Exécutez la commande suivante dans une invite de commande pour chaque interface réseau que vous avez configurée sur les serveurs Windows Real.

netsh interface ipv4 set interface "Nom de l'interface réseau Windows" weakhostreceive=enable

netsh interface ipv4 set interface "Windows loopback interface name" weakhostreceive=enable

netsh interface ipv4 set interface "Nom de l'interface de bouclage de Windows" weakhostsend=enable

Linux

· Ajouter une interface de bouclage permanente

· Modifiez "/etc/sysconfig/network-scripts".

ifcfg-lo:1DEVICE=lo

:1IPADDR=x

.x.x.x.xNETMASK=255

.255.255.255BROADCAST=x

.x.x.x.xONBOOT=yes

· Modifiez "/etc/sysctl.conf".

net.ipv4.conf.all.arp_ignore = 1net

.ipv4.conf.eth0.arp_ignore = 1net

.ipv4.conf.eht1.arp_ignore = 1net

.ipv4.conf.all.arp_announce = 2net

.ipv4.conf.eth0.arp_announce = 2net

.ipv4.conf.eth1.arp_announce = 2

· Exécutez "sysctl - p"
